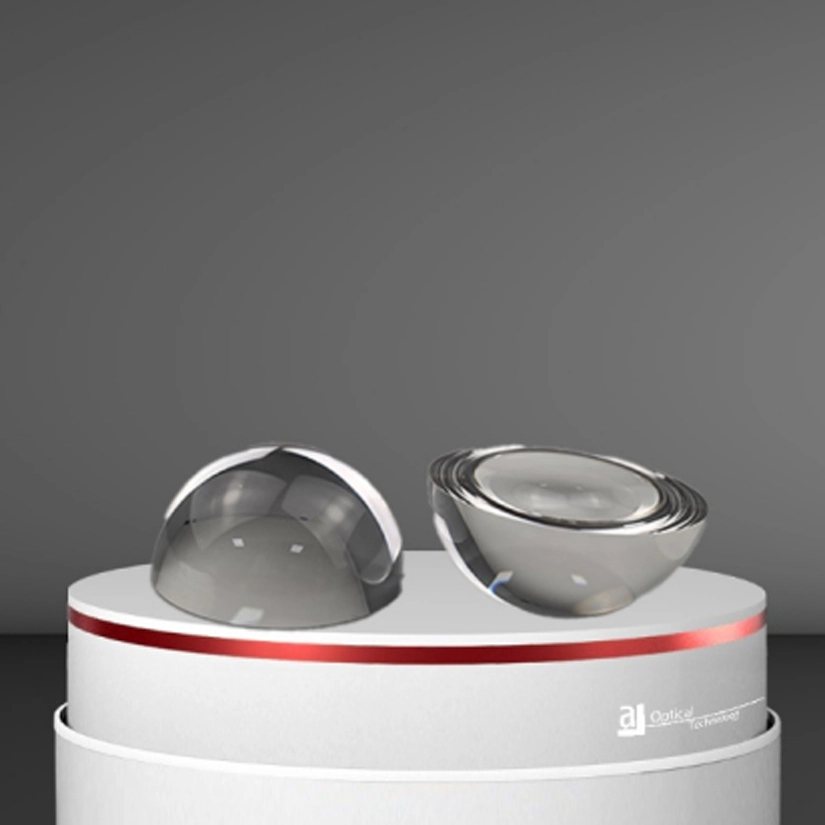

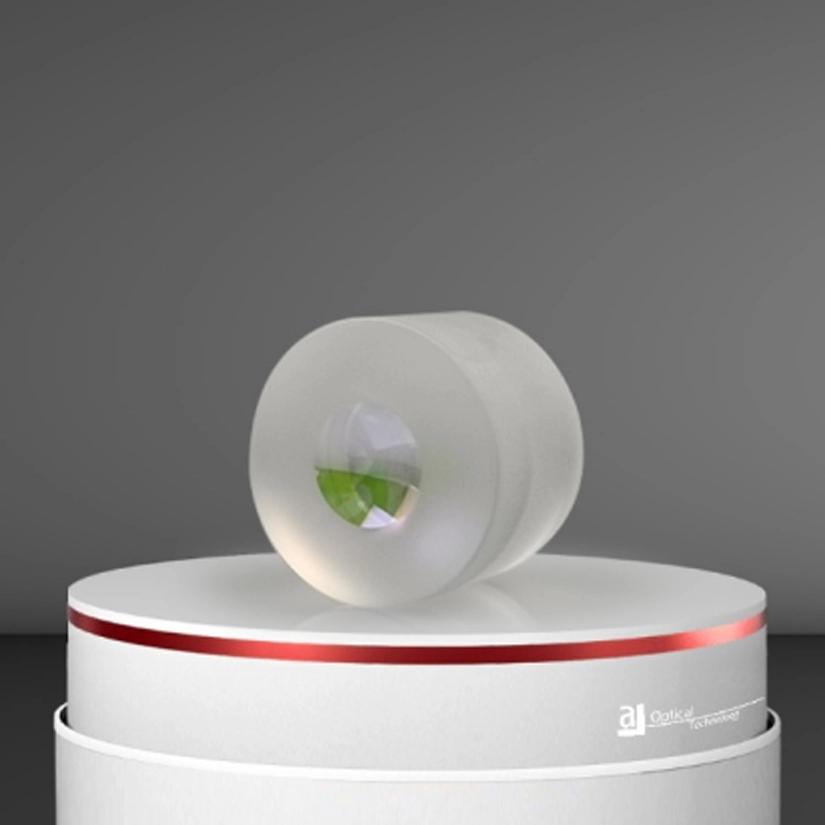

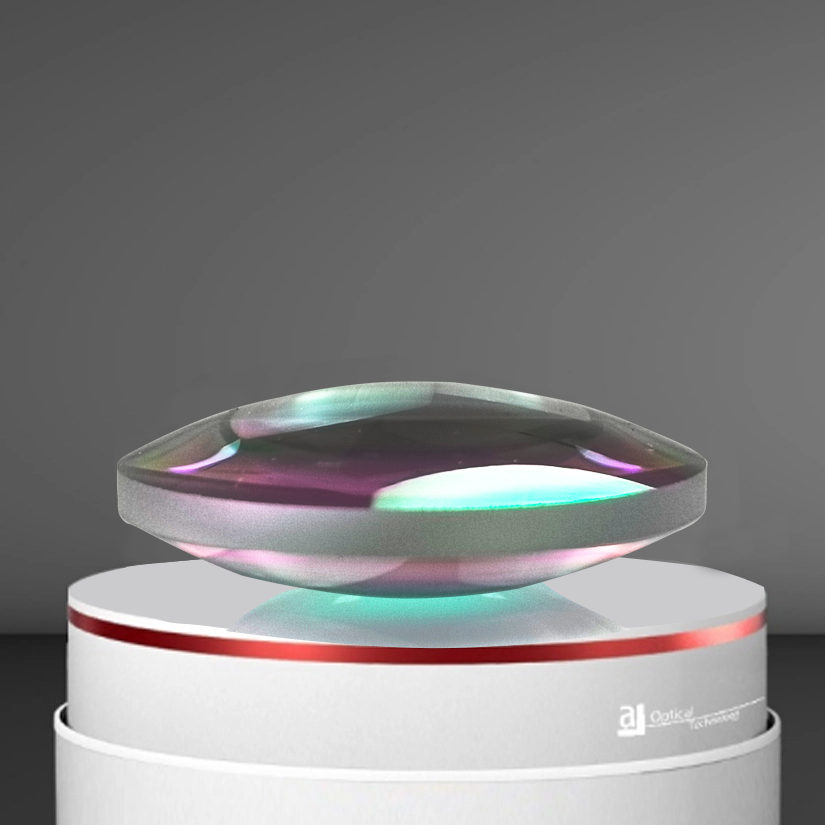

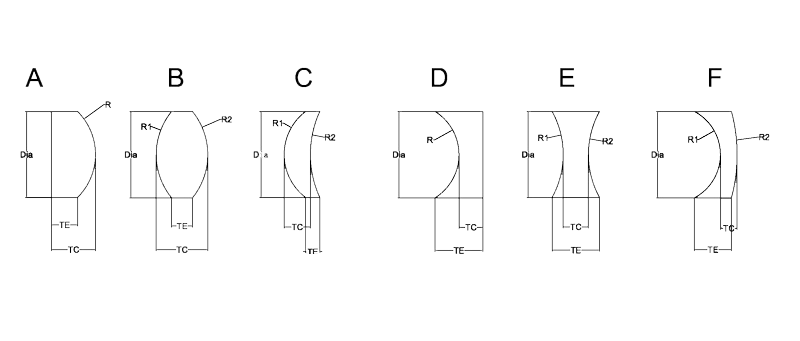

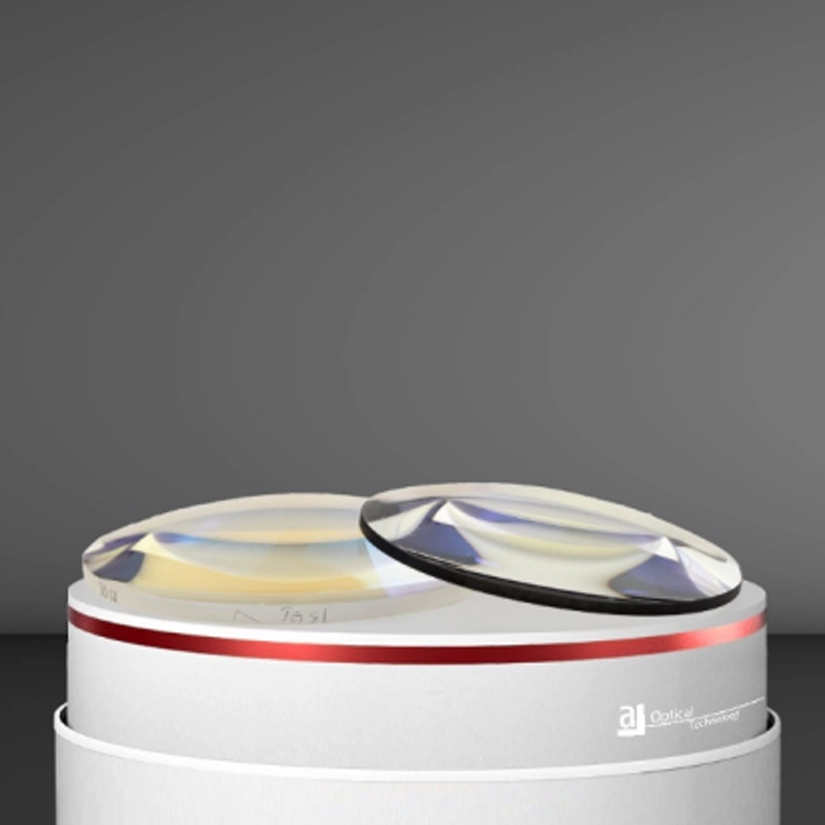

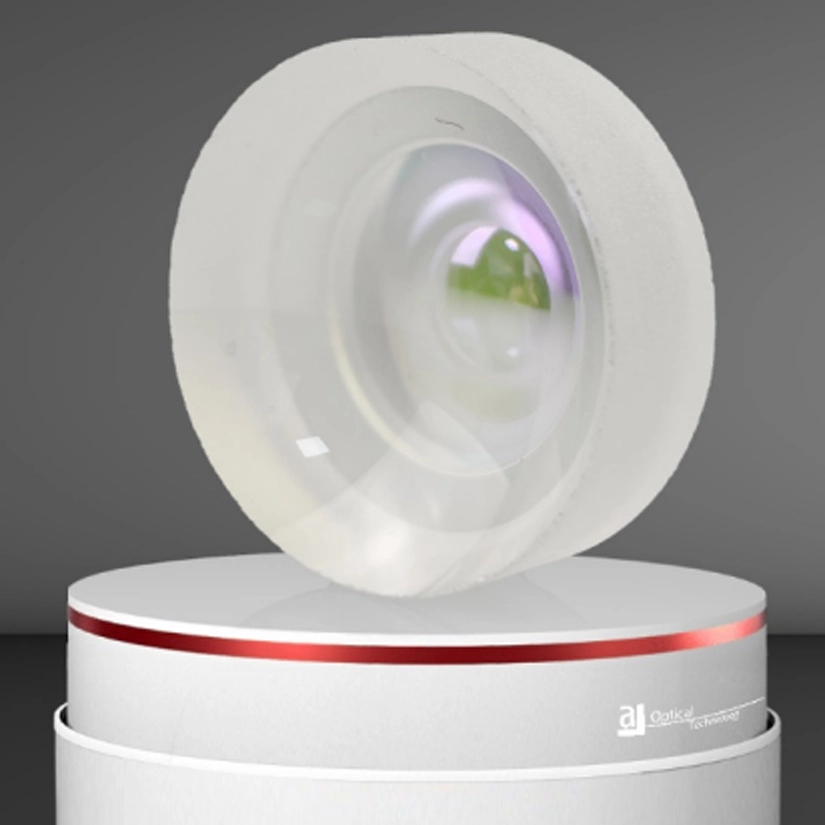

Сферическая линза-это линза с фиксированным радиусом кривизны на поверхности линзы в пределах светового отверстия. Сферические линзы в основном делятся на выпуклые линзы, плоско-выпуклые линзы, плоско-вогнутые линзы, вогнутые-выпуклые линзы, двойные вогнутые и т. Д., Могют быть настроены в соответствии с чертежами заказчика или обработкой образцов для удовлетворения различных потребностей клиентов.
| Технические характеристики | Нормальный | Высокая точность | Mfg. Лимит |
| Материал: | H-K9L | H-K9L | H-K9L |
| Индекс дизайна: | 1,5168 | 1,5168 | 1,5168 |
| Допуск диаметра: | + 0/-0,1 мм | + 0/-0,05 мм | + 0/-0,01 мм |
| Допуск толщины: | +/-0,1 мм | +/-0,05 мм | +/-0,01 мм |
| Допуск фокусного расстояние: | +/-2% | +/-1% | +/-0,5% |
| Центрация: | 3 мин. дуги | 1 минута дуги | 10 угловых секунд |
| Качество поверхности: | 60-40 | 40-20 | 10-5 |
| Поверхностная диаграмма: | 3 Ямбда | 2 лямбда | 1 лямбда |
| Неравномерность поверхности: | 1/4 лямбда | 1/10 лямбда | 1/20 Ямбда |
| Ясная апертура: | > 80% | > 90% | 100% |
| Скос: | +/-0,2*45 градусов | +/-0,1*45 градусов | +/-0,05*45 градусов |
Поверхность сферической линзы выглядит как часть сферы или цилиндра, и кривые одинаковы по всей поверхности. Если провести прямую линию, чтобы следовать кривой, она образует круг. Из-за простоты конструкции сферические линзы обычно дешевле.
Асферическая линза, от центра линзы до края, радиус кривизны постоянно меняется, по сравнению со сферической линзой, асферическая линза может быть тоньше, легче, может эффективно устранять аберрацию сферической линзы и сферическую аберрацию, оптимизировать дизайн использования системы, Чтобы обеспечить лучший эффект изображения, если вы хотите уменьшить сферическую аберрацию на изображении, вы должны использовать асферический объектив.
Покрытие большинства материалов из УФ-видимого инфракрасного излучения, таких как: видимое стекло, ультрафиолетовый кварц, кремний, ZnSe, сапфир и так далее.
1. низкая стоимость производства : однородная форма сферической линзы обеспечивает простой производственный процесс и более короткое время производства, поэтому стоимость производства низкая .
2. уменьшить сферическую аберрацию : выбрав эффективную диафрагму, сферическую аберрацию можно уменьшить, тем самым улучшая качество изображения
3. комбинированное использование для улучшения качества изображения : путем объединения нескольких сферических линз качество изображения может быть дополнительно улучшено, хотя необходимо учитывать условия пространства оптической системы.
Прежде всего, подходящий материал выбирается и разрезается до заданного размера, а затем процесс грубого шлифования, тонкого шлифования, полировки, нанесения покрытий, склеивания, сборки и т. Д.
Он в основном используется для захвата изображений и передачи информации. Сферический объектив является одним из наиболее распространенных типов линз, его конструкция проста, низкая стоимость, широко используется в разнообразном фото-и видеооборудовании. Сферическая линза характеризуется сферической поверхностью, которая позволяет свету фокусироваться более равномерно, когда он проходит через линзу, в результате чего получается четкое изображение. Тем не менее, сферические линзы также имеют некоторые недостатки, такие как краевые искажения и проблемы с хроматической аберрацией, которые могут повлиять на качество изображения при высококачественной фотографии и видео.
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
