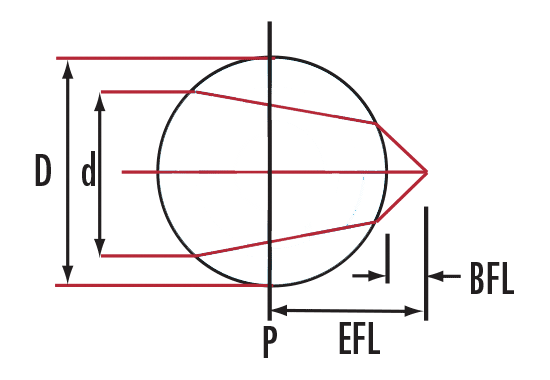

Шариковые линзы, как следует из названия, являются полными сферами. Шариковые линзы широко используются в оптических измерительных системах, оптических системах проекции и визуализации, лазерной коллимации и фокусировке, связи лазер-волокно, связи волокно-волокно и связи волокно-детектор. Эндоскопия, считыватели штрих-кода. Он изготовлен из цельный кусок стекла или хрусталя и может фокусировать или коллимировать свет, в зависимости от геометрии источника входного сигнала.
Atoptical может поставлять сферические шариковые линзы из различных материалов, включая BK7 (стекло), сапфир, CaF2 или нестандартные материалы по запросу.
Оптические шариковые линзы ATOPTIK представляют собой высокоточные оптические компоненты, используемые в таких областях, как оптическая связь, оптоволоконная связь, лазерная коллимация и зондирование. Эти линзы обеспечивают выдающиеся оптические характеристики и точность, играя ключевую роль в эффективной оптической передаче и обработке сигналов.
Нормальный | Высокая точность | Mfg. Лимит | |
Материал | Оптическое стекло | Оптическое стекло | Оптическое стекло |
Допуск диаметра | + 0/-0,1 мм | + 0/-0,5 мм | + 0/-0,1 |
Качество поверхности | 60-40 | 40-20 | 10-5 |
Диаметр Эллиптичность | 0,01 | 0005 | 0001 |
Прозрачная диафрагма | > 80% | > 85% | > 90% |
Высокоточная сферическая поверхность:
Отличное качество поверхности, обычно достигающее 20/10 или лучше.
Минимальное сферическое отклонение с погрешностью сферики менее 0001 мм, обеспечивающее эффективную фокусировку света.
Разнообразные материальные варианты:
Доступен в материалах с высоким показателем преломления, таких как BK7, плавленый кремнезем, сапфир и LaSFN9, для удовлетворения различных требований к длине волны.
Объективы шарика кварца предлагают высокотемпературное сопротивление и УЛЬТРАФИОЛЕТОВУЮ стабильность, пока объективы сапфира идеальны для применений требуя большей механической прочности.
Широкий диапазон длин волн:
Подходит для оптических применений от ультрафиолетового (УФ) до инфракрасного (ИК), охватывающих длины волн от 190 нм до 2000 нм.
Высокая скорость передачи:
Антибликовые (AR) покрытия уменьшают потери на отражение и повышают эффективность передачи. Пользовательские AR покрытия могут применяться для определенных диапазонов длин волн (например, 400-700 нм или 1310/1550 нм).
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
