Хотя сферические линзы и полусферические линзы относятся к категории оптических линз, они имеют свои особенности в структуре и применении. Сферический объектив известен своей полной сферической структурой со сферической симметрией, поэтому оптическое фокусное расстояние фиксировано, часто используется в оптических системах визуализации, таких как камеры, микроскопы и т. Д., Для обеспечения стабильности оптических характеристик. Полусферическая линза, как следует из названия, составляет половину сферической линзы, и ее форма несколько отличается от формы сферической линзы, теряя сферическую симметрию, что приводит к возможным различиям в радиусе кривизны и оптическом фокусном расстоянии в разных местах.

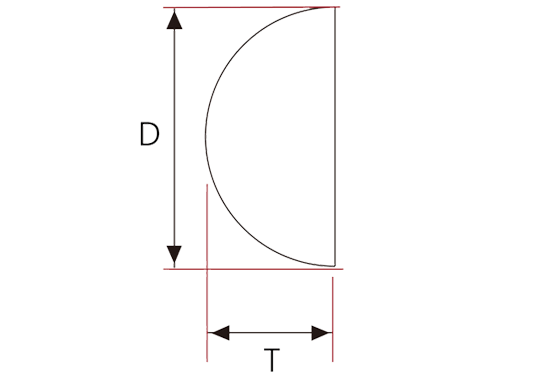

Линзы Half-Ball-это варианты шариковых линз, получаемые простым разрезанием шариковых линз пополам. Благодаря простоте монтажа, обеспеченной одной плоской поверхностью, они идеально подходят для применений, где требуются более компактные конструкции, такие как волоконная связь, эндоскопия, микроскопия, оптические приемные устройства и лазерные измерительные системы.
Нормальный | Высокая точность | Mfg. Лимит | |
Материал | Оптическое стекло | Оптическое стекло | Оптическое стекло |
Допуск диаметра | + 0/-0,1 мм | + 0/-0,5 мм | + 0/-0,1 |
Качество поверхности | 60-40 | 40-20 | 10-5 |
Диаметр Эллиптичность | 0,01 | 0005 | 0001 |
Ясная апертура | > 80% | > 85% | > 90% |
Точная полусферическая конструкция
Высокая точность поверхности и отличная геометрическая симметрия обеспечивают стабильные оптические характеристики.
Прецизионное производство сводит к минимуму оптические аберрации и улучшает качество передачи луча.
Разнообразные варианты материала
Доступен из оптического стекла BK7, плавленого кремнезема, сапфира и других материалов для удовлетворения различных требований к длине волны.
Сплавленный кремнезем идеально подходит для применений от УФ до ближнего инфракрасного диапазона (UV-NIR), в то время как сапфир лучше подходит для суровых условий и высоких требований к механической прочности.
Широкий диапазон длин волн
Поддерживает широкий диапазон длин волн от ультрафиолетового (УФ) до инфракрасного (ИК), обычно от 190 нм до 2000 нм, обеспечивая различные оптические приложения.
Высокая эффективность передачи
Антибликовые (AR) покрытия могут быть настроены для уменьшения потерь на отражение и повышения эффективности передачи. Общие варианты покрытия АР включают 400-700 нм (видимый диапазон) и 1310/1550 нм (длины волн радиосвязи).
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
