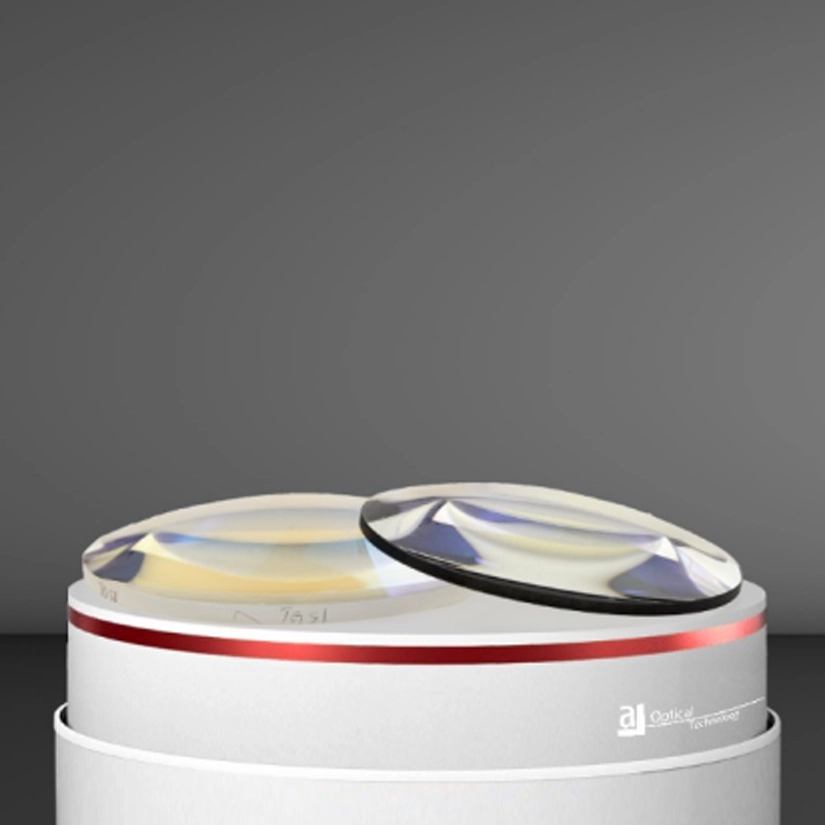

ATOPTIK может обрабатывать сверхвысокоточные оптические плоско-выпуклые линзы с максимальной точностью поверхности до λ/20 и максимальным диаметром Ø 150 мм.

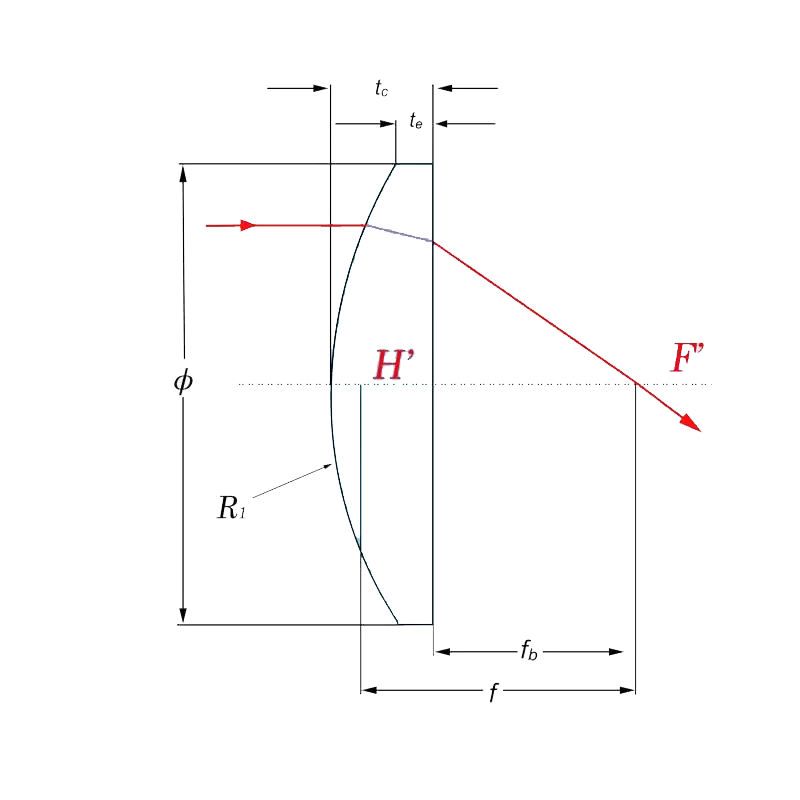

Плосковыпуклая линза состоит из одной плоской поверхности и одной выпуклой поверхности с положительным фокусным расстоянием. Он может фокусировать параллельные световые лучи в точку или преобразовывать точечный источник света в коллимированный луч. При использовании обычно рекомендуется ориентировать выпуклую поверхность в сторону падающего света, чтобы минимизировать сферическую аберрацию.
| Технические характеристики | Нормальный | Высокая точность | Mfg. Лимит |
| Материал: | Оптическое стекло | Оптическое стекло | Оптическое стекло |
| Индекс дизайна: | 1,5168 | 1,5168 | 1,5168 |
| Допуск диаметра: | + 0/-0,1 мм | + 0/-0,05 мм | + 0/-0,01 мм |
| Допуск толщины: | +/-0,1 мм | +/-0,05 мм | +/-0,01 мм |
| Допуск фокусного расстояние: | +/-2% | +/-1% | +/-0,5% |
| Центрация: | 3 мин. дуги | 1 минута дуги | 10 угловых секунд |
| Качество поверхности: | 60-40 | 40-20 | 10-5 |
| Поверхностная диаграмма: | 3 Ямбда | 2 лямбда | 1 лямбда |
| Неравномерность поверхности: | 1/4 лямбда | 1/10 лямбда | 1/20 Ямбда |
| Ясная апертура: | > 80% | > 90% | 100% |
| Скос: | +/-0,2*45 градусов | +/-0,1*45 градусов | +/-0,05*45 градусов |
1. Оптическая фокусировка и коллимация
Плосковыпуклые линзы широко используются в лазерных системах для фокусировки высокоэнергетических пучков, таких как лазерная резка и сварка, или для коллимирования расходящихся источников света. Их положительное фокусное расстояние и способность уменьшать сферическую аберрацию делают их идеальными для применений, где необходимы точное формирование луча и минимальные искажения.
В устройствах визуализации, таких как микроскопы и телескопы, плоско-выпуклые линзы повышают разрешение и четкость, более эффективно фокусируя свет, способствуя более резким и детальным изображениям.
2. Промышленные и научные приборы
Плосковыпуклые линзы являются ключевыми компонентами различных промышленных и исследовательских приборов. Они обычно используются в оптических сборках для проекторов и перископов, где они помогают направлять и контролировать световые пути для улучшения проекции изображения. Кроме того, они играют важную роль в задачах оптической калибровки, таких как оценка и повышение точности систем обнаружения и измерения.
Обладая универсальными оптическими свойствами и способностью эффективно фокусировать или коллимировать свет, плосковыпуклые линзы незаменимы в различных отраслях промышленности, от производства до научных исследований.
ATOptik может обрабатывать полнодиапазонную подложку с УФ-видимым и инфракрасным излучением, обычные оптические материалы BK7, плавленый кварц, сапфир, силикат и т. Д.
Самый высокий поверхностный тип может достигнуть ПВ = λ/20
Можно встретить высокоскоростные полировальные и классические полировальные головки, в зависимости от размера линзы, материала, точности поверхности и т. Д.
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
