Выпуклая линза-это выпуклая линза. Выпуклая линза включает падающую поверхность и излучающую поверхность. Он характеризуется более длинным фокусным расстоянием в середине поверхности линзы и более коротким фокусным расстоянием в конце каждой поверхности линзы. Линзовидные линзы в основном используются для фокусировки света от точечных источников или передачи изображений в другие оптические системы.
Двойная выпуклая линза ATOPTIK является распространенным и важным оптическим компонентом, широко используемым в оптической визуализации, лазерной фокусировки, коллимации пучков, оптоволоконной связи и приложениях в медицинских, промышленных и научных исследованиях. Благодаря симметричной структуре с выпуклыми поверхностями с обеих сторон этот объектив отличается сходностью света и характеристиками изображения.
| Технические характеристики | Нормальный | Высокая точность | Mfg. Лимит |
| Материал: | Оптическое стекло | Оптическое стекло | Оптическое стекло |
| Допуск диаметра: | + 0/-0,1 мм | + 0/-0,05 мм | + 0/-0,01 мм |
| Допуск толщины: | +/-0,1 мм | +/-0,05 мм | +/-0,01 мм |
| Допуск фокусного расстояние: | +/-2% | +/-1% | +/-0,5% |
| Центрация: | 3 мин. дуги | 1 минута дуги | 10 угловых секунд |
| Качество поверхности: | 60-40 | 40-20 | 10-5 |
| Поверхностная диаграмма: | 3 Ямбда | 2 лямбда | 1 лямбда |
| Неравномерность поверхности: | 1/4 лямбда | 1/10 лямбда | 1/20 Ямбда |
| Ясная апертура: | > 80% | > 90% | 100% |
| Скос: | +/-0,2*45 градусов | +/-0,1*45 градусов | +/-0,05*45 градусов |

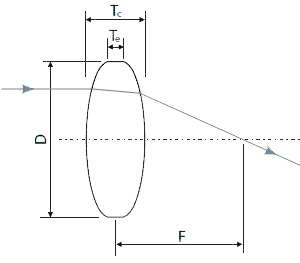

Симметричная Двух-выпуклая структура
Двойная выпуклая линза имеет выпуклые поверхности с обеих сторон с фиксированным фокусным расстоянием, эффективно фокусируя падающий свет в точку и уменьшая дисперсию луча.
Идеально подходит для конвергенции света и оптической визуализации, особенно в оптических системах с коротким и средним фокусом.
Высокая оптическая точность
Прецизионное производство обеспечивает низкую аберрацию и высокое разрешение изображения, а качество поверхности достигает 40/20 или выше, обеспечивая отличную гладкость и четкость.
Превосходная точность поверхности и оптические характеристики сводят к минимуму потери света и рассеяние на оптическом пути.
Различные варианты материала
Доступный в различных оптически материалах основанных на потребностях применения, включая оптически стекло БК7, плавленный кремнезем, и сапфир.
BK7 подходит для применений в видимом и ближнем инфракрасном диапазоне (VIS-NIR), плавленый кремнезем поддерживает широкий спектральный диапазон от УФ до ближнего ИК, а сапфир обеспечивает исключительную механическую прочность и термостойкость в суровых условиях.
Варианты покрытия и высокая передача
Пользовательские антибликовые (AR) покрытия могут быть нанесены на поверхность линзы для уменьшения потерь на отражение и повышения эффективности передачи, с общими диапазонами покрытия, такими как 400-700 нм, 1064 нм и 1310/1550 нм.
Подходит для лазерных систем, оптических приборов, оптической связи и других приложений, чувствительных к потере света.
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
