Ахроматическая линза

Обзор ахроматической линзы

Ахроматические линзы ATOPTIK представляют собой высокоэффективные оптические компоненты, предназначенные для уменьшения хроматической аберрации. Они широко используются в микроскопах, лазерных системах, оптических изображениях, спектрометрах и волоконно-оптических коммуникациях, где необходимы высокоточные изображения и манипуляции с лучом. Эти линзы эффективно корректируют различия преломления разных длин волн, что приводит к резкой и точной оптической фокусировке.

Как ахроматические линзы корректируют хроматическую аберрацию для более четкой визуализации

Для лучшей производительности обычно сторона с большим радиусом кривизны (плоская поверхность) должна быть отклонена от коллимированного луча. Разница в цвете происходит из-за разницы в коэффициенте дисперсии и преломления разных длин волн света в пропускаемом материале, так что разные длины волн света сходятся в разных фокусных точках, двойные ахроматические линзы через клейкую конструкцию линз из разных материалов, так что дисперсия двух материалов компенсирует друг друга, Тем самым уменьшая всестороннюю разницу в цвете. Ахроматический дизайн также помогает улучшить аберрацию изображения источников света в широком диапазоне длин волн (композитные источники света), улучшить сферическую аберрацию при подходящем радиусе кривизны и улучшить кому в то же время, когда материал выбран произвольно. Ахроматические линзы обеспечивают более четкие изображения, чем оптические системы, которые используют одну линзу и могут образовывать меньшие точки света, что еще больше улучшает оптические характеристики линзы. Ахроматические линзы подходят для различных применений, таких как флуоресцентная микроскопия, ретрансляция изображений, обнаружение или спектроскопия.

Линзы ATOPTIK с ахроматическим связующим покрытием обеспечивают практически постоянные фокусные расстояния на широкой длине волны rАнге и доступны в запасе и для положительных и скрепленных отрицательными ахроматических объективов и ахроматических объективов покрытых с разнообразие фильмами анти -- отражения. Варианты антибликовой пленки включают VIS, NIR и SWIR.

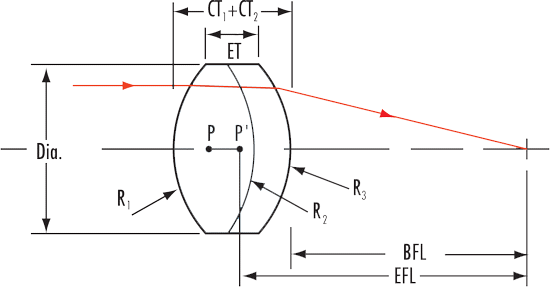

Технические характеристики ахроматической линзы

Особенности ахроматической линзы

1. Структура с двумя линзами

• Изготовлен путем склеивания двух линз из разных оптических материалов, как правило, положительного стекла с низким показателем преломления и отрицательного кремниевого стекла с высоким показателем преломления.

• Оптимизирован для коррекции осевой хроматической аберрации и сферической аберрации путем выравнивания фокусных точек двух длин волн.

2. Высокая эффективность передачи

• Антибликовые (AR) покрытия применяются для минимизации потерь света и улучшения пропускания, адаптированные для различных спектральных диапазонов, включая ультрафиолетовый (УФ), видимый (VIS) и ближний инфракрасный (NIR).

3. Различные размеры и фокусные длины

• Доступны различные диаметры (от 3 мм до более 50 мм) и фокусные расстояния (от коротких до длинных фокусных расстояний) для удовлетворения различных требований приложений.

• Настраиваемый с точки зрения размеров, материалов и покрытий для удовлетворения конкретных потребностей клиентов.

4. Превосходные характеристики оптической визуализации

• Обеспечивает низкую хроматическую и сферическую аберрацию в широком спектральном диапазоне, что делает его идеальным для приложений с высоким разрешением.
