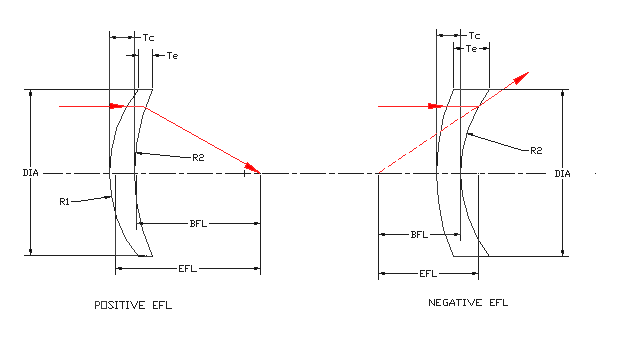

Линзы мениска-с их характерной выпукло-вогнутой конструкцией-превосходно сводят к минимуму сферическую аберрацию, контролируя сходимость или расхождение света. Позитивные линзы мениска фокусируют параллельный свет в узкие пятна (выпуклая сторона к источнику) или, в сочетании с другой оптикой, сокращают фокусные расстояния, чтобы увеличить числовую апертуру (NA). И наоборот, отрицательные линзы мениска (более тонкие в центре) расходят свет и часто сочетаются с другими линзами для увеличения фокусных расстояний и уменьшения NA. Идеально подходит для прецизионных систем, требующих коррекции аберраций и индивидуального управления светом.
Менисковая линза ATOPTIK представляет собой высокоэффективный оптический компонент с асимметричной вогнуто-выпуклой структурой. Его уникальная форма обеспечивает отличные характеристики в уменьшении аберраций, улучшении качества луча, минимизации сферической аберрации и управлении расхождением луча. Линзы мениска обычно используются в таких приложениях, как коллимация луча, оптическая визуализация, расширение лазерного луча, оптоволоконная связь и датчики.
| Технические характеристики | Нормальный | Высокая точность | Mfg. Лимит |
| Материал: | Оптическое стекло | Оптическое стекло | Оптическое стекло |
| Допуск диаметра: | + 0/-0,1 мм | + 0/-0,05 мм | + 0/-0,01 мм |
| Допуск толщины: | +/-0,1 мм | +/-0,05 мм | +/-0,01 мм |
| Допуск фокусного расстояние: | +/-2% | +/-0,5% | |
| Центрация: | 3 мин. дуги | 1 минута дуги | 10 угловых секунд |
| Качество поверхности: | 60-40 | 40-20 | 10-5 |
| Поверхностная диаграмма: | 3 Ямбда | 2 лямбда | 1 лямбда |
| Неравномерность поверхности: | 1/4 лямбда | 1/10 лямбда | 1/20 Ямбда |
| Ясная апертура: | > 80% | > 90% | 100% |
| Скос: | +/-0,2*45 градусов | +/-0,1*45 градусов | +/-0,05*45 градусов |
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
