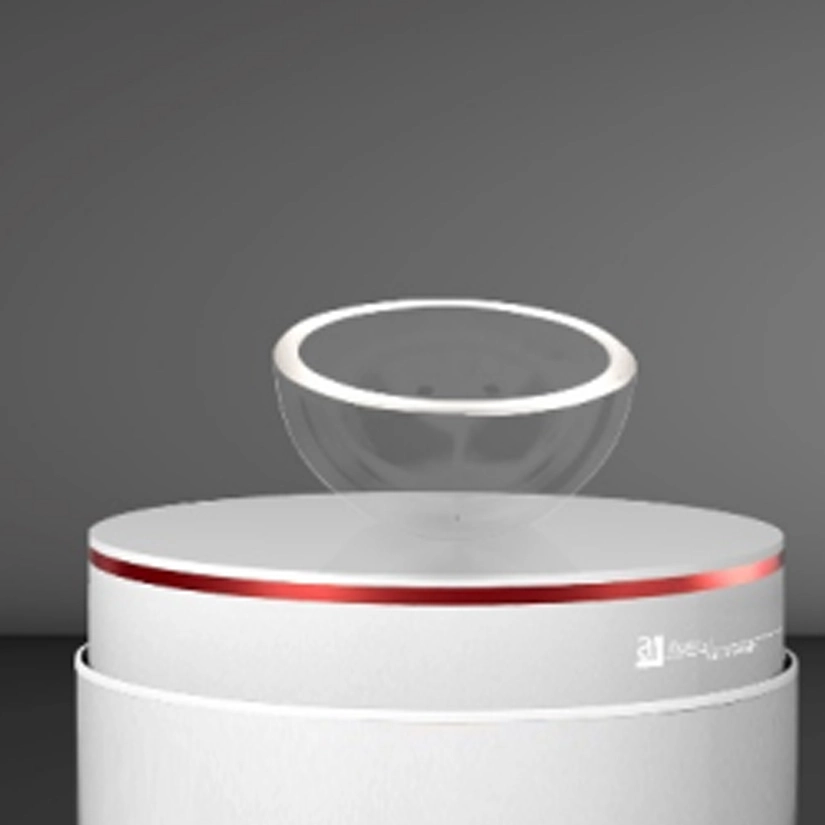

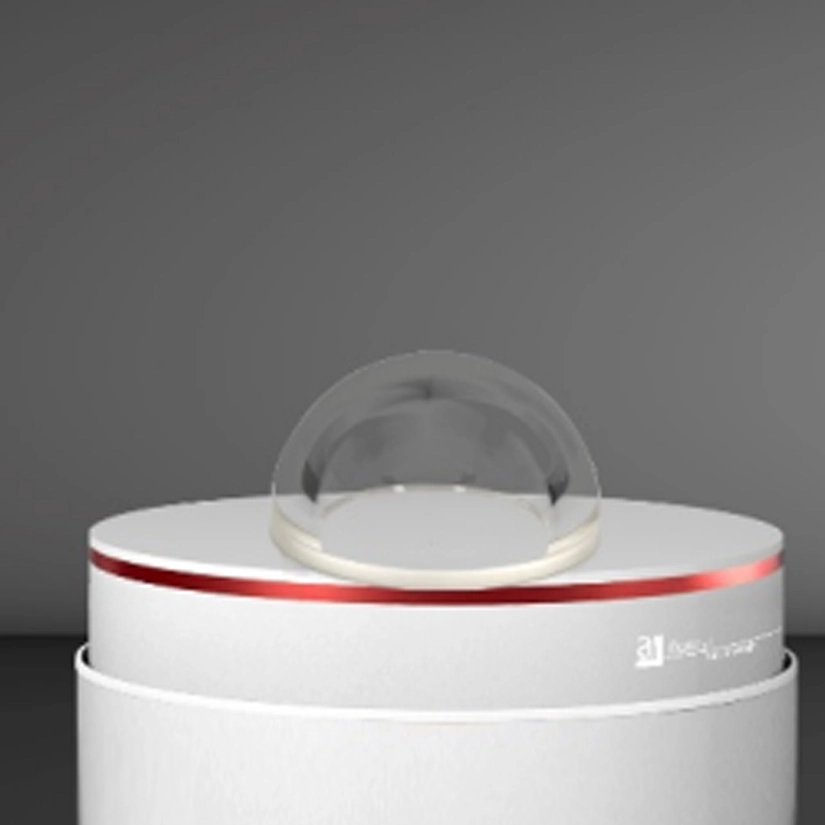

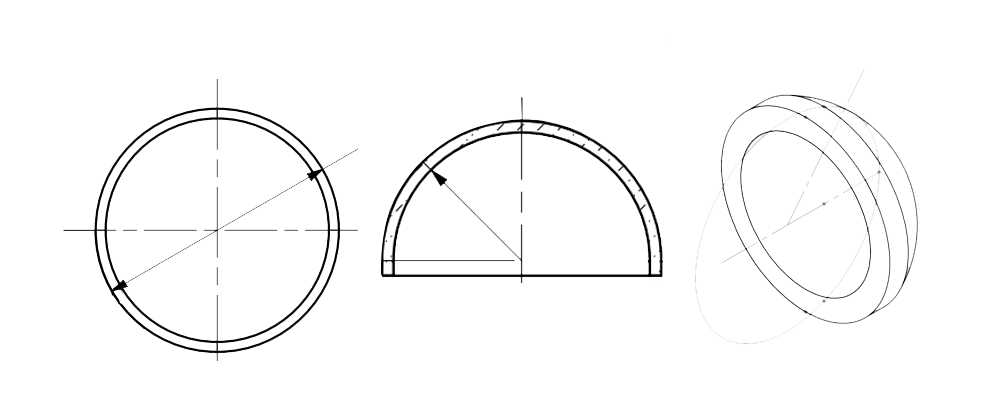

Оптический купол-это тип линзы с двумя концентрическими сферическими поверхностями, обычно используемый для защиты точных инструментов и оборудования, особенно в суровых условиях. Основная функция оптического купола заключается в защите внутренних оптических компонентов от внешнего воздействия окружающей среды, гарантируя при этом, что производительность оптической системы остается неизменной.
Оптический купол и оптическое окно защищают оптические системы, но отличаются дизайном и аппликацией.
Оптический купол: сферический или полусферический, обеспечивающий равномерную защиту во всех направлениях. Используется в суровых условиях, таких как снаряжение для дайвинга и дроны. Требует точной конструкции из-за преломления и рассеяния света, что делает его более дорогостоящим.
Оптическое окно: плоское, предлагающее плоскую защиту для таких устройств, как объективы и датчики камер. Минимальное влияние на оптические характеристики и более простое и дешевое производство.
Таким образом, выбор зависит от конкретных потребностей и условий, с ключевыми различиями в форме, применении, оптических характеристике и сложности производства.
Пункт | Коммерческая | Высокая точность |
Субстрат | УФ-материал: плавленый кварц (7980, JGS1 и т. Д.) Материал VIS: оптическое стекло (BK7, BK10, H-K9L), ИК-материал: кристалл кремнезема, сапфир | |
Диаметр | Ø 10 мм-Ø 70 мм | |
Допуск диаметра | ± 0,1 мм | ± 0,03 мм |
Толщина | 1,5 мм-5 мм | |
Допуск толщины | ± 0,1 мм | ± 0,05 мм |
Качество поверхности | 60/40 | 20/10 |
Угол поля | 120 °-180 ° | |
Бахрома | 10(5) | 3 (0,5) |
Покрытие | По запросу клиентов | |
Процесс изготовления оптического купола включает в себя следующие этапы: выбор высокопрозрачных материалов (таких как оптическое стекло, кварц, сапфир), черновая обработка для придания формы, использование сферического шлифовального станка для создания концентрических сферических поверхностей, тонкая полировка для достижения оптического качества, использование высокоточного оборудования для проверки и калибровки, нанесение покрытий (Например, антибликовые или светоотражающие покрытия), очистка и сборка в оптическую систему и, наконец, проведение общих испытаний производительности. Весь процесс требует высокоточного оборудования и строгого контроля качества.
Оптические купола широко используются в различных областях, включая аэрокосмическую промышленность (ракеты, дроны, спутники), морскую разведку (водолазное оборудование, подводные роботы), военную оборону (наведение ракет, приборы ночного видения), метеорологическое наблюдение (спутники, наземное оборудование), медицинские приборы (высококачественная визуализация), промышленная автоматизация (роботы, инспекционное оборудование), Научные исследования (астрономические телескопы) и бытовая электроника (высококачественные камеры). Их уникальная форма и отличные оптические характеристики обеспечивают комплексную защиту и высокое светопропускание.
Перевод: Оптически купола типично сделаны из оптически стекла, кварца, сапфира, пластмасс, и других особенных материалов. Оптическое стекло и кварц обеспечивают высокую светопропускание, сапфир обеспечивает высокую твердость и износостойкость, в то время как пластмассы, такие как поликарбонат и акрил, легче и экономнее. Выбор материала зависит от требований к светопропускания, долговечности и приспособляемости к окружающей среде.
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
