Клин Призма

Обзор клиновой призмы

Клиновидные призмы играют решающую роль в управлении лазерным лучом. Они могут работать в одиночку, отклоняя лазерные лучи на определенные углы; одна призма может сдвинуть падающий луч на одну диоптрию (эквивалентно сдвигу на 1 см на расстоянии 1 метра). В качестве альтернативы они могут быть спарены для отклонения луча. Две клиновые призмы могут функционировать как призмы деформации, корректируя эллиптический луч, выходной из лазерной трубки, и отклоняя луч под разными углами в диапазоне 4θ. Путем индивидуального вращения двух призм можно достичь формирования луча, обычно используемого для сканирования луча в разных положениях в приложениях визуализации.

Особенность клиновой призмы

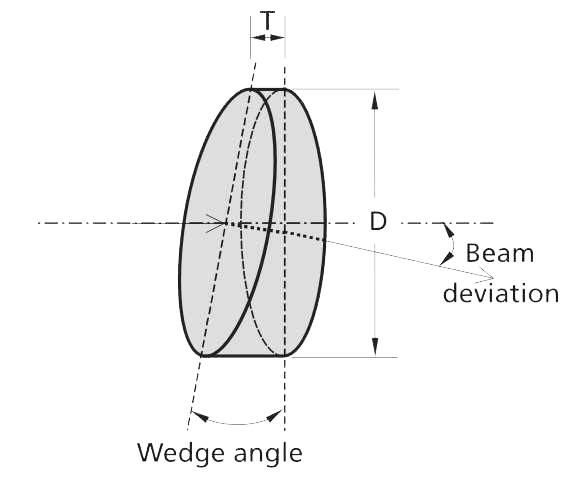

Структурные особенности: клиновая призма имеет скошенную поверхность с небольшим углом наклона, что позволяет оптическому пути отклоняться в сторону более толстой стороны призмы. Он обычно используется для управления лучом и отклонения, позволяя одной клиновой призме смещать падающий оптический путь на определенный угол.

Характеристики применения: клиновые призмы считаются идеальными устройствами для регулировки оптического пути в области оптики. Две вращающиеся клиновидные призмы могут регулировать направление исходящего луча в определенном диапазоне (примерно 10 °). В лазерной технике клиновые призмы часто используются для коррекции лазерных лучей, достижения точного выравнивания и позиционирования луча.

Материалы и производство: клиновые призмы обычно изготавливаются из оптического стекла или кристаллов, с выбором материала в зависимости от требуемых оптических характеристик и потребностей применения. Их поверхности могут пройти обработку покрытия для увеличения специфического спектрального пропускания или отражения.

Спектральный отклик: некоторые клиновые призмы, такие как те, которые используются для инфракрасного света, имеют определенные спектральные диапазоны передачи, например, 2-12 мкм, что делает их подходящими для инфракрасных оптических систем.

Спецификации призмы клина
