Сплиттер луча (PBS)

Обзор BeamSplitter

Состав разделителя поляризационного луча: обычно это делается путем цементирования или оптического контакта с гипотенузными сторонами двух призм под прямым углом с пленкой для расщепления поляризационного луча, нанесенной на гипотенузу. P-поляризованный свет в падающий свет передается, в то время как S-поляризованный свет отражается. Антибликовые покрытия, как правило, наносятся на все падающие и выходящие поверхности световых лучей.

Особенности BeamSplitter

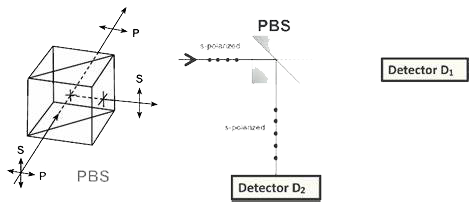

Поляризационный светоделитель делит падающий свет на две ортогонально поляризованные компоненты:

• Пропущенный свет (T): p-поляризованный

• Отраженный свет (R): s-поляризованный

Рабочий механизм:
Когда свет попадает в прямоугольную призму перпендикулярно через ее гипотенузную грань, встроенное многослойное покрытие вызывает преломление угла Брюстера на диэлектрических интерфейсах.

Благодаря оптимизированному тонкопленочному дизайну:

P-поляризованный свет испытывает почти нулевые потери на отражение (коэффициент пропускания> 90%) из-за условий угла Брюстера

S-поляризованный свет подвергается кумулятивным отражениям через несколько слоев покрытия, достигая отражения> 99,5%.

Требования к аварийному освещению:

Отсутствие ограничения поляризации: как естественный свет, так и предварительно поляризованный свет можно эффективно разделить на ортогональные компоненты.

Технические характеристики BeamSplitter

Каталог BeamSplitter

Применение BeamSplitter

1. Многофотонная визуализация

Оптическая изоляция: PBS в сочетании с четвертьволновой пластиной (QWP) создает оптические изоляторы для управления путями распространения света. Эта установка преобразует линейно поляризованный свет в циркулярно поляризованный свет, предотвращая обратные отражения от нарушения системы визуализации.

Модуляция интенсивности: интегрируя PBS с полуволновой пластиной (HWP), вращение HWP регулирует угол поляризации падающего света, позволяя точно контролировать интенсивность света и выходную мощность.

2. Лазерная интерферометрия

Расщепление и интерференция луча: В интерферометрах Майкельсона PBS разделяет лазерный свет на два ортогональных поляризованных луча (P и S). Один луч отражается от неподвижного зеркала, а другой-от движущегося зеркала. Рекомбинация этих лучей создает интерференционные картины с фазовым сдвигом 90 °, что позволяет точно измерять смещение с помощью фотоприемников.

Гетеродинная интерферометрия: PBS разделяет двухчастотные лазерные лучи для приложений, требующих обнаружения доплеровского сдвига, повышая точность измерений в аэрокосмической промышленности и прецизионном производстве.

3. Оптические приборы

Коррекция ошибок на станках с ЧПУ: интерферометры на основе PBS имеют решающее значение для калибровки станков с ЧПУ, обеспечивая микронный уровень pСрезание путем выявления механических отклонений.

3D-визуализация: на стереоскопических дисплеях PBS разделяет ортогональный поляризованный свет P/S для каналов левого/правого глаза, обеспечивая иммерсивные 3D-эффекты в паре с поляризованными очками.

4. Широкополосные и узкополосные приложения.

Широкополосный PBS (420-1600 нм): подходит для систем, требующих широкого спектрального охвата, таких как флуоресцентная микроскопия и перестраиваемый лазер. Эти PBS поддерживают высокие коэффициенты экстинкции (>1000:1) и низкие потери поглощения на широких длинах волн.

Узкополосный PBS: оптимизированный для определенных длин волн (например, 632,8 нм или 1700 нм), эти компоненты используются в волновых пластинах и волоконно-оптических системах для преобразования линейной поляризации в круговую через двулучепреломляющие кристаллы (например, кварц или кальцит).
