Призма голубя

Обзор призмы голубя

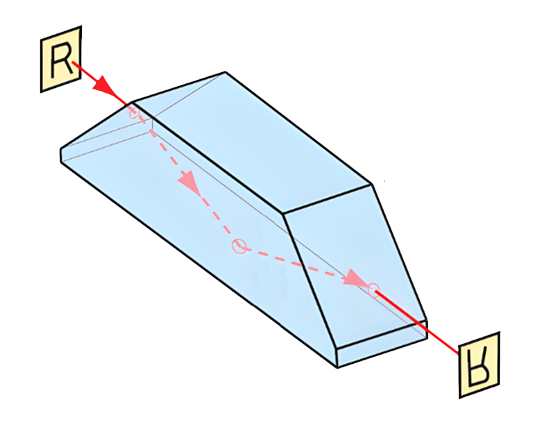

Призма Dove служит ротатором изображения. После прохождения через призму изображение переворачивается на 180 градусов. Кроме того, когда призма поворачивается вокруг своей оптической оси, угол поворота изображения в два раза больше, чем у призмы. Как правило, призмы Dove используют принцип полного внутреннего отражения под критическим углом, что ограничивает их поле зрения. Обеспечение чистоты отражающей поверхности и использование параллельного света также имеют решающее значение для правильной работы призм Dove.

Спецификации призмы голубя

Особенности призмы голубя

• В зависимости от угла поворота призмы и поверхности падения света изображение может быть повернуто, перевернуто или отражено назад.

• Когда призма Доуэля используется для вращения или инверсии изображения, как падающая плоскость, так и выходная плоскость призмы Доуэля не перпендикулярны оптической оси, но направление исходящего и падающего света остается неизменным. В это время из-за большого угла падения луч будет полностью отражаться на нижней поверхности призмы, поэтому внутренний коэффициент пропускания призмы Доуэля ограничен только скоростью поглощения призмы.

• Когда призма Доуэля поворачивает угол θ вокруг оптической оси, исходящее изображение поворачивает угол 2θ в том же направлении, поэтому оно обыкновенно использовано как вращатель изображения.

Применение призмы голубя

Вращение изображения:Призма Dove может вращать или инвертировать изображения в зависимости от угла поворота призмы и угла падающего света. Ротатор изображения: вращая призму вокруг своей оптически оси, он может достигнуть вращения изображения, обыкновенно используемого в оптических инструментах которые требуют изменять направление изображения.

Интерферометрия:В оптических измерениях призмы Dove часто используются в методах интерферометрии, чтобы помочь точно измерить и проанализировать фазу и амплитуду световых волн.

Астрономические наблюдения:В области астрономии призмы голубя используются в телескопах, чтобы помочь сфокусировать и отрегулировать свет, попадающий в телескоп, тем самым улучшая результаты наблюдений.

Признание модели:В приложениях, требующих идентификации или позиционирования конкретных моделей или объектов, призмы Dove могут помочь в достижении этой функции благодаря своим уникальным оптическим свойствам.

Применения детектора:В оптическом оборудовании для обнаружения призмы Dove используются для улучшения или изменения пути передачи света, облегчая обнаружение и анализ.
