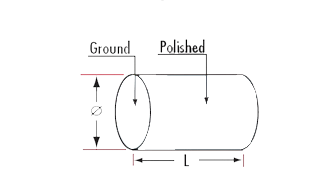

Стержневые линзы ATOPTIK изготовлены из высокоточного оптического стекла или УФ-плавленого кремнезема, предлагая отличную пропускание и низкие дисперсионные свойства для использования в УФ, видимой и ближней инфракрасной (ближней инфракрасной) длинах волн. Окружность точно отполирована, и оба конца отшлифованы, что позволяет линзе фокусировать коллимированный свет в линию, аналогично функции цилиндрической линзы. Эти линзы широко используются в формировании лазерного луча, промышленном лазерном сканировании, биомедицинской визуализации и других высокоточных оптических системах. Обладая выдающимися оптическими характеристиками и стабильностью, стержневые линзы ATOPTIK идеально подходят для применения в исследовательских, промышленных и медицинских оптических устройствах.
Стержневые линзы ATOPTIK необходимы в мощных лазерных системах и линиях синхротронного луча, предлагая выдающиеся характеристики в сложных условиях. С параболически форменным показателем преломления через их поперечное сечение, эти объективы показывают само-фокусируя влияние на луче, делая ими идеал для волокн-коллимированных оптических систем. Поскольку требования к высокоточным оптическим компонентам продолжают расти, особенно в мощных лазерных полостях и интерферометрах дальнего действия, ATOPTIK гарантирует, что его стержневые линзы обеспечивают исключительное качество и стабильность для передовых тестовых приборов и устройств.
Эти линзы изготовлены из высококачественного оптического стекла и подложек из плавленого кварца с УФ-излучением, обеспечивая отличную пропускание волн в УФ, видимом и БИК-диапазоне и идеально подходят для использования как в исследовательских, так и в промышленных приложениях.
Материал | УФ плавленого кремнезема Оптическое стекло |
Диаметр | Ø 2 мм ~ 20 мм +/-0,1 мм |
Длина | 3 мм ~ 12 мм +/-0,2 мм |
Ясная апертура | > 85% диаметра Номинальная окружность) * Длина 10 мм |
Качество поверхности | 20/10 Царапина/Dig |
Рисунок поверхности | 1 неравномерность длины волны |
Скошенный край | 45 градусов +/-15 градусов Макс. скос = 0,5 мм |
Покрытие | MgF2 твердое покрытие в центре 780 нм |
Формировать луча: Они преобразовывают коллимированный источник света пункта в линию фокус, идеальный для применений как сканирование штрихкода, линейные детекторы, и голографическое освещение.
Регулируемые размеры изображения: они регулируют высоту изображения без изменения ширины, предлагая гибкость в оптических конструкциях.
Эффект самофокусировки: параболический показатель преломления улучшает фокусировку луча, принося пользу высокоточным системам, таким как лазеры и интерферометры.
Разнообразие материалов: изготовленные из оптического стекла или плавленого кварца с УФ-излучением, они пропускают ультрафиолетовый, видимый и ближний ИК-свет, что делает их универсальными.
Высокая мощность: подходит для мощных лазеров и линий синхротронного луча, сохраняя производительность при высокой энергии.
Точность и стабильность: разработан для высокоточных систем, обеспечивает стабильную и стабильную работу.
Компактный и прочный: их компактный и прочный дизайн делает их пригодными для использования в ограниченном пространстве или суровых условиях.
Тип нет. | Диаметр | Длина |
AT-R-1.5x3 | 1,5 | 3 |
AT-R-1.5x3.3 | 1,5 | 3,3 |
AT-R-1.5x6 | 1,5 | 6 |
AT-R-1.5x9 | 1,5 | 9 |
AT-R-1.6x3.8 | 1,6 | 3,8 |
AT-R-1.8x9 | 1,8 | 9 |
AT-R-2x6 | 2 | 6 |
AT-R-2x8 | 2 | 8 |
AT-R-2.5x7 | 2,5 | 7 |
AT-R-3x4.3 | 3 | 4,3 |
AT-R-3x12 | 3 | 7 |
AT-R-3x8 | 3 | 8 |
AT-R-3x9 | 3 | 12 |
AT-R-4x6 | 4 | 6 |
| AT-R-4x12 | 4 | 12 |
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
