Плосковыпуклые цилиндрические линзы формируют лазерные лучи в точные линии, идеально подходящие для лазерного сканирования, метрологии и считывания штрих-кодов. Изготовленные с ультра-гладкими поверхностями и высокими трансмиссионными покрытиями, они минимизируют рассеяние и искажение. Доступен в плавленом кварце, ZnSe или N-BK7 для применений от УФ до ИК.

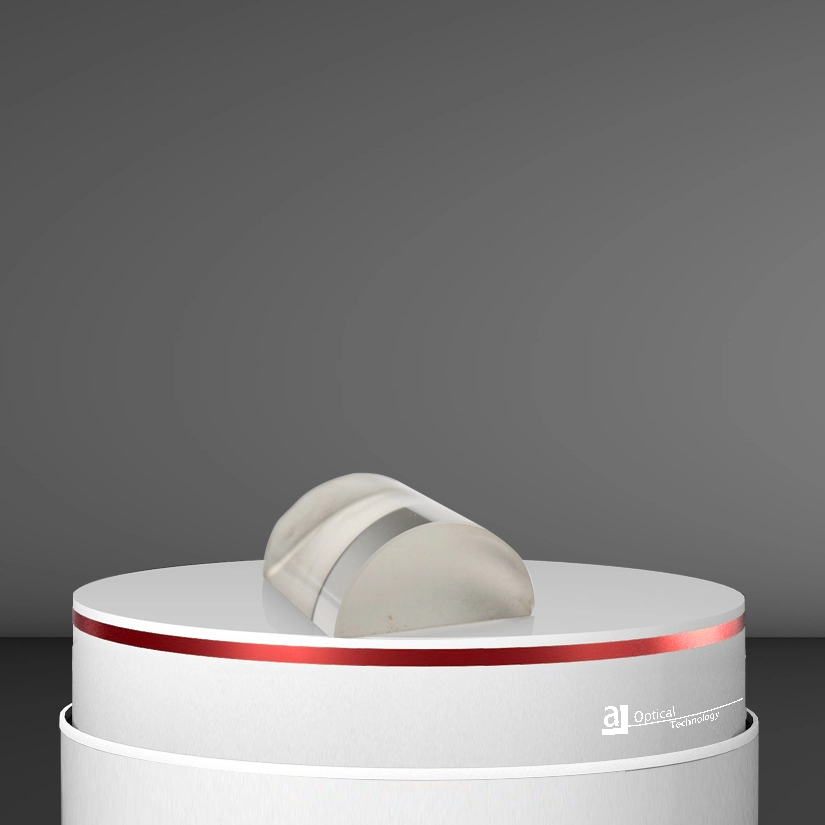

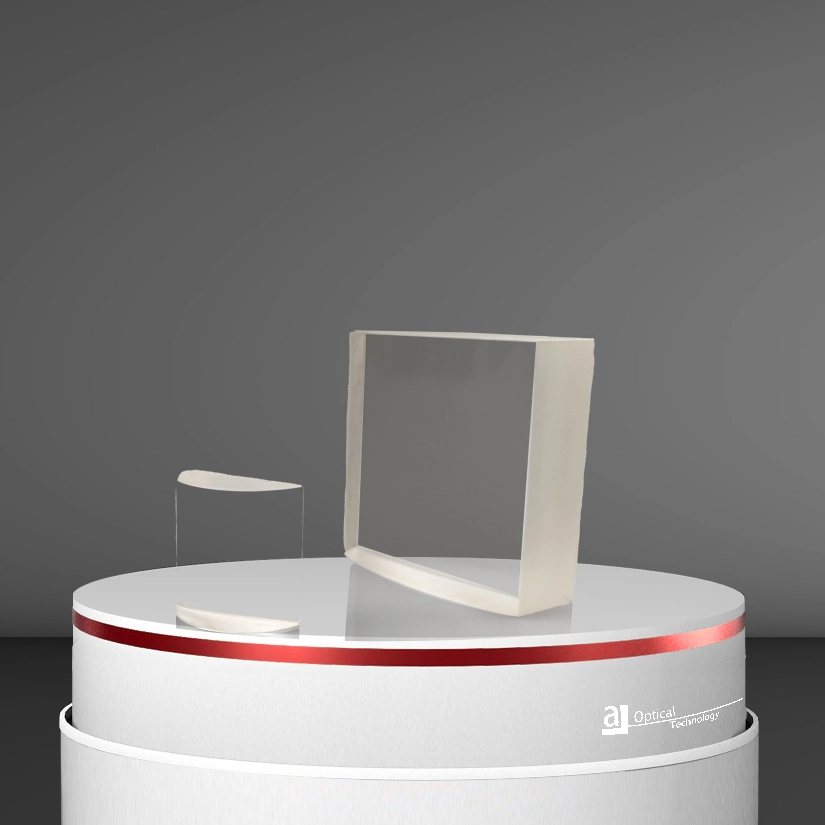

Плоско-выпуклая цилиндрическая линза ATOPTIK-это точно разработанная положительная цилиндрическая линза, специально созданная для фокусировки света в линию, а не в точку. Эта уникальная возможность фокусировки делает его исключительно хорошо работоспособным в различных высокоточных оптических приложениях. Изогнутая поверхность цилиндрической линзы образует часть цилиндра, позволяя свету сходиться вдоль линейной фокусной точки, параллельной пересечению цилиндрической поверхности и ее касательной плоскости.
| Технические характеристики | Нормальный | Высокая точность | Mfg. Лимит |
| Материал | Оптическое стекло | Оптическое стекло | Оптическое стекло |
| Допуск длины | + 0/-0,1 мм | + 0/-0,05 мм | + 0/-0,01 мм |
| Допуск ширины | + 0/-0,1 мм | + 0/-0,05 мм | + 0/-0,01 мм |
| Допуск толщины | +/-0,1 мм | +/-0,05 мм | +/-0,02 мм |
| Допуск фокусного расстояний | + 1-2% | +/-1% | +/-0,5% |
| Центрирование | 3 мин. дуги | 1 минута дуги | 30 дуговых сек |
| Качество поверхности | 60-40 | 40-20 | 10-5 |
| Рисунок поверхности | 3 лямбда | 2 лямбда | 1 лямбда |
| Неравномерность поверхности | 1 лямбда | 1/4 лямбда | 1/10 лямбда |
| Ясная апертура | > 80% | > 90% | 100% |
| Скос | +/-0,2*45 градусов | +/-0,1*45 градусов | +/-0,05*45 градусов |
Плоско-выпуклая структура

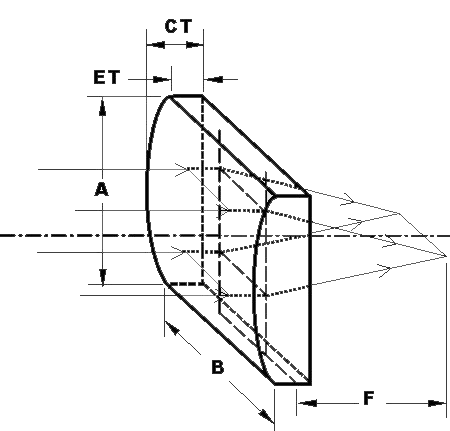

Плосковыпуклая цилиндрическая линза ATOPTIK имеет одну плоскую поверхность и одну выпуклую цилиндрическую поверхность с положительным фокусным расстоянием. В отличие от сферических плоско-выпуклых линз, эта линза фокусирует или увеличивает свет только в одном измерении, улучшая качество направленного изображения.
Широкий спектр применения
Этот объектив отлично подходит для множества применений, включая лазерное сканирование, спектроскопию, лазеры на красителях, акустооптику, оптические процессоры и другие системы, требующие линейной фокусировки. Он также идеально подходит для задач линейного изображения и одноосного увеличения.
Пользовательские варианты покрытия
По умолчанию линзы поставляются без покрытия для работы с различными длинами волн и потребностями применения. По конкретным требованиям к покрытию, пожалуйста, свяжитесь с отделом продаж ATOPTIK для получения дополнительной информации.
