Плосковогнутые цилиндрические линзы исправляют астигматизм и расширяют лазерные лучи в лазерных диодных системах и оптических приборах. Покрытые для высокой передачи, они уменьшают нежелательные отражения. Предлагается в стандартных и нестандартных размерах с такими материалами, как CaF₂, N-SF11 и германий для широкополосного доступа.

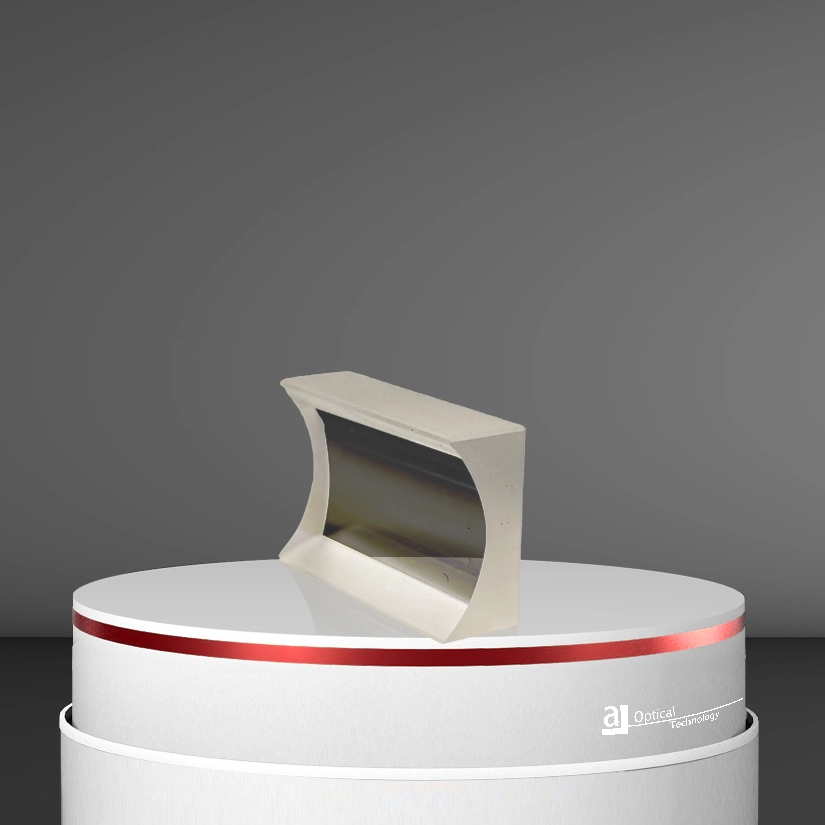

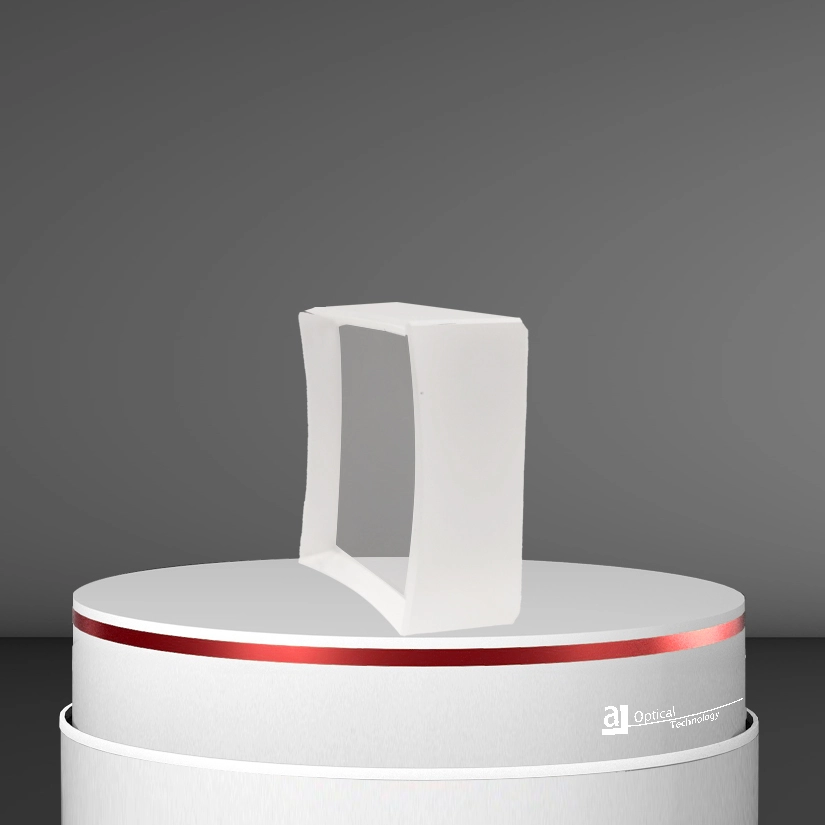

Плосковогнутая цилиндрическая линза ATOPTIK-это отрицательная цилиндрическая линза, предназначенная для отклонения света в линию, а не в точку, в отличие от сферической линзы. Это уникальное оптическое свойство делает его важным компонентом в приложениях, требующих линейного расхождения света. Изогнутая поверхность линзы образует часть цилиндра, заставляя проходящий свет фокусироваться вдоль линии, параллельной пересечению цилиндрической поверхности и ее касательной плоскости.
| Технические характеристики | Нормальный | Высокая точность | Mfg. Лимит |
| Материал | Оптическое стекло | Оптическое стекло | Оптическое стекло |
| Допуск длины | + 0/-0,1 мм | + 0/-0,05 мм | + 0/-0,01 мм |
| Допуск ширины | + 0/-0,1 мм | + 0/-0,05 мм | + 0/-0,01 мм |
| Допуск толщины | +/-0,1 мм | +/-0,05 мм | +/-0,02 мм |
| Допуск фокусного расстояний | + 1-2% | +/-1% | +/-0,5% |
| Центрирование | 3 мин. дуги | 1 минута дуги | 30 дуговых сек |
| Качество поверхности | 60-40 | 40-20 | 10-5 |
| Рисунок поверхности | 3 лямбда | 2 лямбда | 1 лямбда |
| Неравномерность поверхности | 1 лямбда | 1/4 лямбда | 1/10 лямбда |
| Ясная апертура | > 80% | > 90% | 100% |
| Скос | +/-0,2*45 градусов | +/-0,1*45 градусов | +/-0,05*45 градусов |

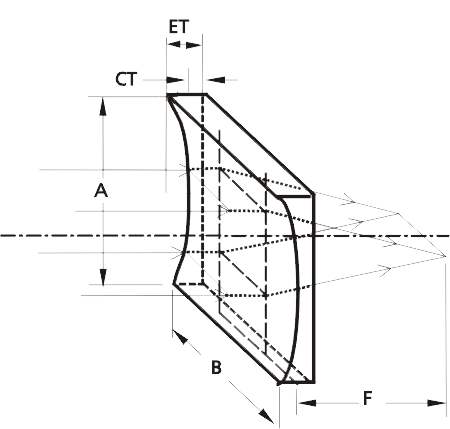

Плоско-вогнутая структура
Этот объектив имеет одну плоскую поверхность и одну вогнутую цилиндрическую поверхность, что создает отрицательное фокусное расстояние. Он работает за счет расхождения света по одной оси, что делает его идеальным для управления астигматизмом, формирования луча или других приложений, требующих точного линейного управления освещением.
Круглая кромка для легкой интеграции
Плоско-вогнутая цилиндрическая линза ATOPTIK имеет круглую форму, что позволяет легко комбинировать ее с другими оптическими элементами для формирования более сложных систем.
Дизайн без покрытия с дополнительными покрытиями
Объективы поставлены в их стандартной ункоатед версии для поддержания гибкости для различных применений. Для повышения производительности антибликовые (AR) покрытия доступны по запросу. Клиенты с особыми требованиями к покрытию могут связаться с отделом продаж ATOPTIK для получения дополнительной информации.
Если вы хотите создать свои собственные прецизионные оптические изделия или запросить ценовое предложение, нажмите одну из двух кнопок ниже. В противном случае, пожалуйста, заполните форму ниже с любыми вопросами или проблемами.
