Фильтр нейтральной плотности

Фильтры нейтральной плотности (ND) могут уменьшить интенсивность света. После того, как свет из области видимого света в область ближнего инфракрасного света проходит через фильтр нейтральной плотности, различные длины волн ослабляются в одинаковой пропорции, так что оптический элемент поддерживает приблизительно равную передачу энергии света в широкой полосе. Над ставкой. Также известен как фильтр нейтральной плотности, нейтральный фильтр, фильтр нейтральной плотности, фильтр затухания, фильтр фиксированной плотности и т. Д.

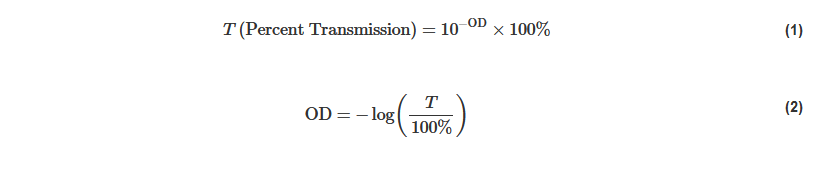

Фильтры нейтральной плотности (ND) предназначены для равномерного уменьшения передачи по определенной части спектра. Фильтры нейтральной плотности обычно определяются их оптической плотностью (OD), которая описывает количество энергии, блокируемой фильтром. Высокие значения оптической плотности указывают на очень низкую пропускную способность, а низкая оптическая плотность указывает на высокую пропускную способность (уравнение 1-2). Фильтры нейтральной плотности можно штабелировать для достижения индивидуальной оптической плотности. Чтобы рассчитать окончательный внешний диаметр системы, просто добавьте внешний диаметр каждого фильтра.

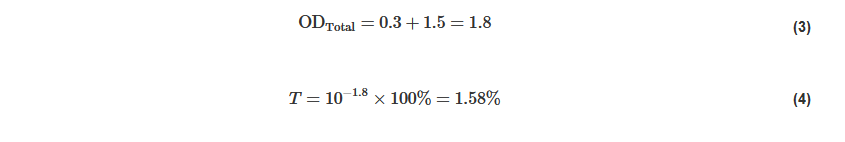

Пример 1: Если фильтры для OD 0,3 и OD 1,5 сложены, что такое передача?

Пример 2: Как построить фильтр со скоростью передачи 0,5%?

Существует два типа нейтральных фильтров: отражающие и поглощающие. Отражающие нейтральные фильтры состоят из тонкопленочных оптических покрытий, обычно металлических, которые были нанесены на стеклянные подложки. Покрытие может быть оптимизировано для определенных диапазонов длин волн, таких как UV-VIS или NIR. Тонкопленочные покрытия в основном отражают свет обратно к источнику. Следует проявлять особую осторожность, чтобы отраженный свет не мешал настройке системы. Абсорбционные нейтральные фильтры используют стеклянную подложку для поглощения определенного процента света.

Области применения: УФ-измерительные приборы, различные лазеры, оптические цифровые камеры, видеокамеры, мониторинг безопасности, различные оптические приборы и оборудование, фильтры затухания оптической связи, оптические системы визуализации, дымомеры, оптические измерительные приборы, спектрометры ближнего инфракрасного диапазона, оборудование для биохимического анализа и т. Д.
