Дихроичный фильтр

Обзор двуцветного фильтра

Дихроические зеркала, часто называемые холодными зеркалами, обычно используются за источниками света для отражения видимого света вперед, позволяя инфракрасному свету проходить через заднюю часть прибора. Эта конструкция обеспечивает яркое освещение при одновременном снижении тепла, что делает их идеальными для таких применений, как кварцевые галогенные лампы, слайд-проекторы и современное внутреннее освещение. Однако их использование в закрытых светильниках может представлять опасность пожара из-за инфракрасного излучения, требуя альтернативных ламп нехолодного луча для таких сценариев.

Дихроические фильтры работают по принципу тонкопленочной интерференции, похожей на цветные узоры, наблюдаемые в масляных пленках на воде. Наслаивая чередующиеся оптические покрытия с различными показателями преломления на стеклянную подложку, эти фильтры создают фазовые отражения, которые избирательно усиливают определенные длины волн, ослабляя другие. Это обеспечивает точный выбор длины волны без поглощения энергии, поддерживая высокую эффективность в пожеланной полосе пропускания.

Особенности дихроичный фильтр

Выбор длины волны точности: Дихроичные фильтры позволяют сильно специфическим диапазонам длины волны пройти пока отражая излишние частоты, обеспечивающ оптимальные чистоту и сатурацию цвета.

Технология взаимодействия Тонк-фильма: Используя чередуя слои оптически покрытий, дихроик фильтры достигают точного контроля длины волны без поглощения энергии, обеспечивающ высокую эффективность и минимальное тепловыделение.

Универсальные области применения: от флуоресцентной микроскопии до мощного освещения дихроичные фильтры и зеркала являются неотъемлемой частью широкого спектра оптических систем, повышая производительность и функциональность.

Варианты пожарной безопасности: в то время как дихроичные зеркала уменьшают тепло при освещении, для закрытых светильников рекомендуются альтернативные лампы нехолодного луча для снижения рисков пожара, связанных с инфракрасным излучением.

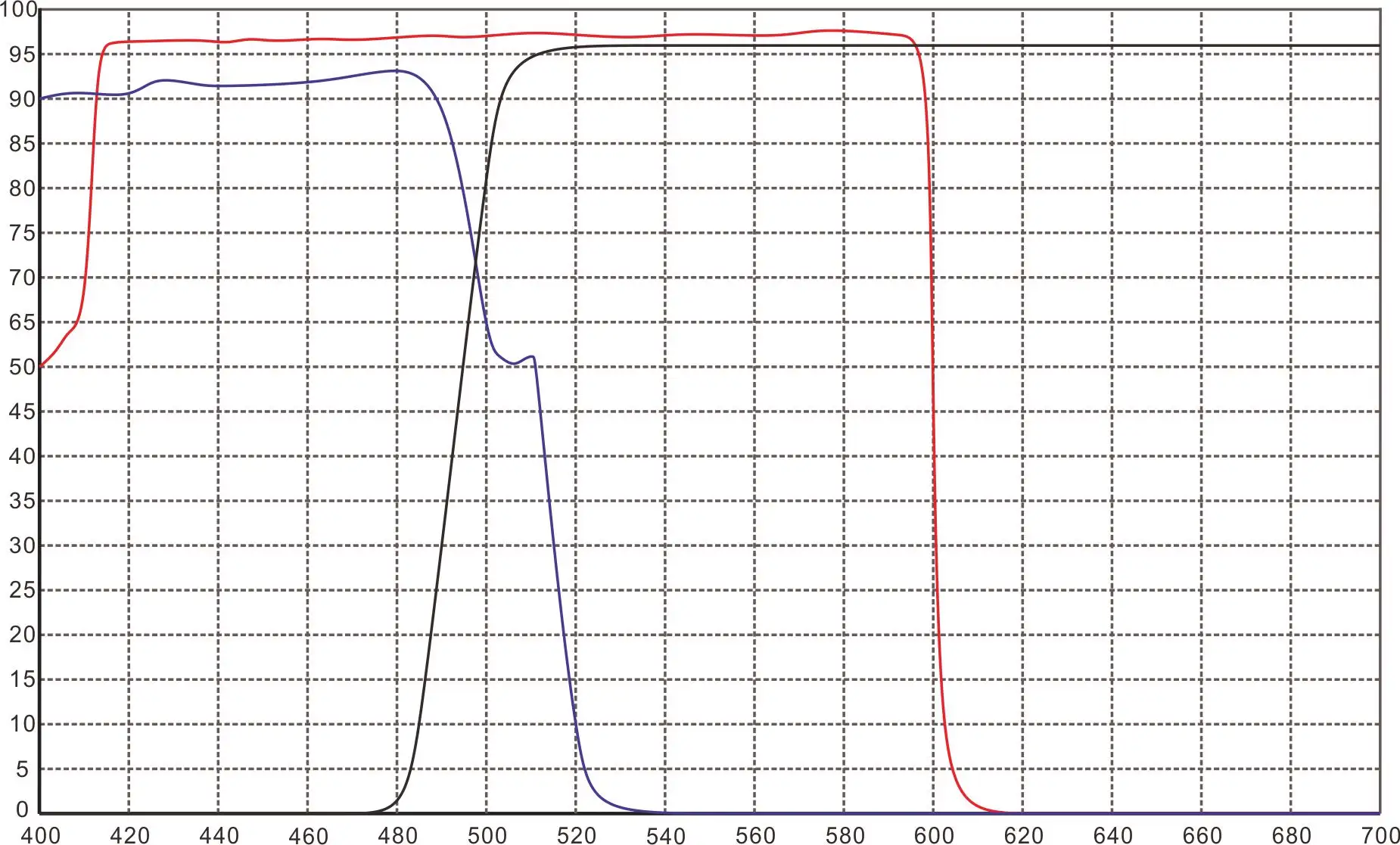

Технические характеристики двухцветного фильтра

Оптическое покрытие: многослойные диэлектрические покрытия с точным контролем толщины для селективности длины волны.

Материал: высококачественные подложки из оптического стекла для долговечности и оптической четкости.

Эффективность: Нежелательные длины волн отражаются, а не поглощаются, обеспечивая высокую эффективность передачи в полосе пропускания.

Настройка: регулируемая толщина и количество слоя, чтобы адаптировать ширину полосы пропускания и спектральные свойства для конкретных приложений.

Применение дихроического фильтра

Флуоресцентная микроскопия:Дихроичные фильтры функционируют как делители луча, направляя возбуждающий свет на образец и передавая частоты излучения, отклоняя возбуждающий свет.

ЖК-проекторы:Используется для разделения белого света на три основных цвета (RGB) для проецирования через ЖК-панели, повышая точность и яркость цвета.

DLP проекторы:Используемая в цветовых кругах для быстрого переключения цветов для проецирования через монохроматические цифровые микрозеркальные устройства. Современные системы также используют лазерные или светодиодные источники света для прямого управления длиной волны.

Лазерные системы:Служат в качестве гармонических сепараторов, выборочно отражая и передавая различные гармонические компоненты в лазерных системах с удвоенной частотой.

Освещение высокой мощности:Используется для создания красочных гобо путем наложения нескольких дихроических фильтров, что обеспечивает точное формирование света и цветовые эффекты.

Фотографические увеличители:Дихроичные фильтры в увеличителях камер регулируют цветовой баланс во время фотопечати, обеспечивая точные и стабильные результаты.
