Зеркало сканирования

Обзор сканирования зеркала

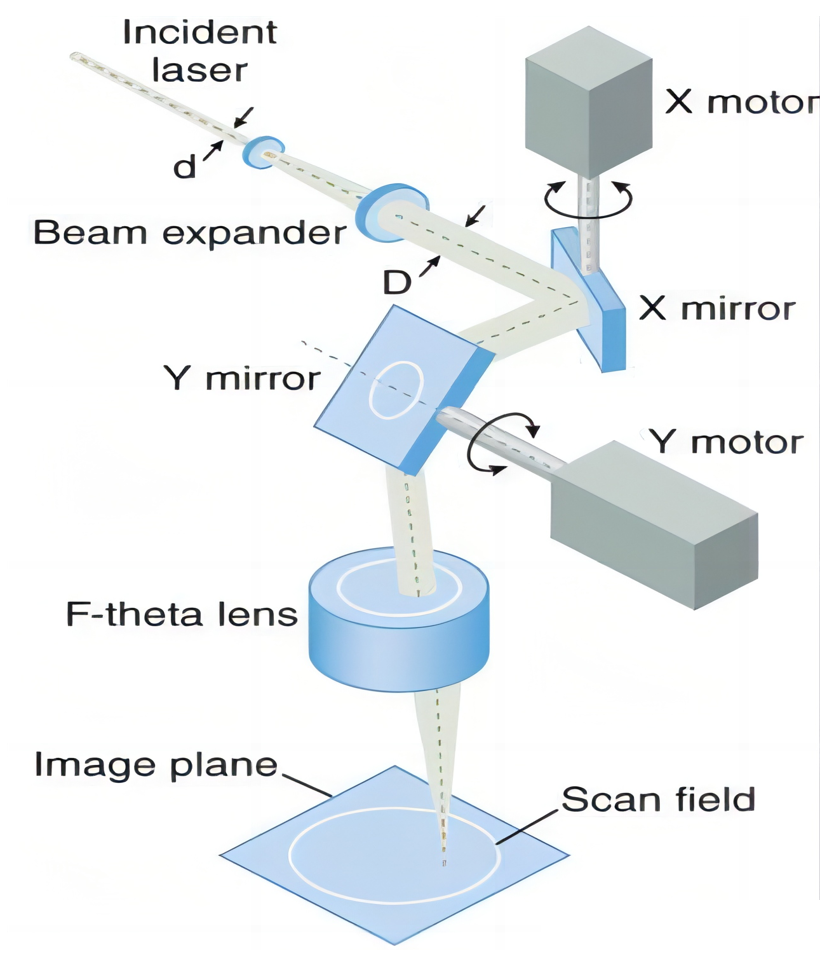

Сканирующее зеркало нашло зрелое применение в системах лазерного сканирования. Лазерный гальванометрический сканер (Galvo scanner) состоит из трех основных компонентов: оптической сканирующей головки, электронного усилителя привода и оптического зеркала в сборе. Используя два гальванометрических зеркала для отражения лазерного луча, он обеспечивает точное управление движением в плоскости XY. Это специализированное электромеханическое устройство специально разработано для лазерной обработки.

Особенности сканирования зеркала

Толщина и ось: ось вращения проходит через внутреннюю структуру зеркала, а не поверхность.

Угол и покрытие: должны закрывать полную диафрагму под максимальным углом, это может привести к смещению центра.

Оптимизация вращения: предварительное вращение оси Z влияет на размер X-зеркала; оптимальный угол экономит место.

Расстояние XY: сбалансированное расстояние предотвращает блокировку луча (путь X → Y → X) и превышение размера.

Луч и форма: контур зеркала соответствует профилю луча (устанавливается оптикой/углами).

Покрытия: одинарные/двухсторонние варианты в зависимости от области применения.

Преимущества сканирования зеркала

Самые высокие скорости двигателя в отрасли, обеспечивающие низкий дрейф и долгосрочную стабильность

Превосходная точность и точность, обеспечивающие высококачественный вывод сканирования

Широкий диапазон размеров диафрагмы и зеркальных покрытий

Компактные модели с небольшой занимаемой площадью обеспечивают легкую интеграцию в небольших помещениях

Широкий ассортимент предлагаемых продуктов-от высокопроизводительных до экономически эффективных.

Спецификация сканирующего зеркала

Допуск LXW: + 0/-0,1

Чистая диафрагма: >90%

Допуск толщины: +/-0,1 мм

Качество поверхности: 40/20

Рисунок поверхности: лямбда/425 мм²(При) 632,8 нм

Покрытие
